名稱:BZ-52EH 創新單片機.EDA綜合開發實驗儀
型號:
價格:0

產品介紹

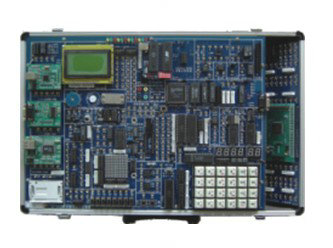

BZ-52EH 創新單片機.EDA綜合開發實驗儀
一、產品介紹:
本系統是《MCS-51單片機原理與接口》《C8051Fxxx高速SOC單片機原理及應用》《單片機控制技術》《自動化控制》《EDA》等課程教學的最佳配套實驗設備,在傳統實驗項目的基礎上增加了新型實用接口(如紅外線收發、多種總線開發、網絡通信等),為各類院校的教學實驗、課程設計、畢業設計提供了良好的實驗開發環境,也是科研、開發工作者的得力助手。
二、系統主要特點
(1)仿真器外接:仿真器和實驗系統分開,實驗系統只留仿真器接口,仿真器可單獨使用。仿真器外接,配有Keil-c仿真器K51U或選配JD-208和其它型號仿真器。JD-208高性能MCS-51硬件仿真器,64K數據空間、64K程序空間全部開放,不占用CPU資源,采用雙CPU模式,仿真CPU和用戶CPU獨立運行,上位仿真軟件支持匯編、C語言、PL/M語言?蛇\行于WIN98/2000/NT/XP操作系統平臺。
(2)仿真C8051F 單片機(SOC):該實驗系統可擴展C8051F020嵌入式實驗開發模塊, 并配有EC5型USB高速通訊仿真器,通過4腳的JTAG接口可以進行非侵入式、全速的在線系統調試、仿真;集成開發環境支持Silicon Labs IDE和KEIL C軟件?蓪η度胧较到yC8051F 單片機(SOC)進行實驗、開發。
(3)支持EDA開發:通過選配EDA擴展卡,實現EDA和單片機兩合一,可分別控制實驗電路。
(4)實驗開放性:實驗電路單元盡可能獨立開放,如開放式鍵盤, 開放式顯示器,開放式串口等,為適應多種方式實驗提供可能。
(5)二次開發:主機板留有系統總線接口,通過單片機仿真器調試用戶系統。
(6)在線下載:在線編程自動識別,無需開關切換,不需編程器,可直接燒錄AT89S5X單片機。
(7)二種工作方式:一是聯PC機運行,在與上位軟件聯機的狀態下,實現各種調試和行運的操作;二是脫機運行,系統配有管理監控,在無仿真器狀態下,系統自動切換到脫機管理狀態,用戶可輕松調用EPROM中的實驗程序完成實驗。
三、系統組成:
·硬件:
(1)輸入/ 輸出:128*64 LCD圖文電路(或字符式1602 LCD),16*16 LED點陣電路,開關邏輯電平輸入/ 輸出電路,8MHZ時鐘與分頻,單脈沖發生器,ISP在線下載接口,PWM電路、射極跟隨器。
(2)常用接口芯片:8250、8251、8253、8255、8279、0809、0832、74LS273、74LS244、RS232/485、看門狗MAX813L等;
(3)控制對象:小型直流電機、步進電機、溫度、壓力、繼電器、電子音響喇叭、IC卡讀寫等;
(4)新型實用接口電路:數字溫度18B20、串行DA(TL5615)、串行AD(TL549)、I2C日歷鐘(PCF8563)、紅外線遙控收發、USB2.0總線接口isp1581、CAN總線控制器SJA1000、CAN總線收發器TJA1050T、網絡芯片RTL8019AS等。
·電源:
系統內置高性能直流穩壓電源。
·機箱:
系統配置輕便鋁合金箱子作為實驗儀機箱。外型尺寸(長*寬*高):52*33.5*10cm
四、實驗項目
(一)軟件實驗
(1)清零程序;
(2)拆字程序;
(3)拼字程序;
(4)數據區傳送子程序;
(5)數據排序實驗;
(6)查找相同數據個數;
(7)無符號雙字節快速乘法子程序;
(8)多分支程序;
(9)脈沖計數實驗;
(10)電腦時鐘實驗。
(二)硬件實驗

(1)P1口亮燈實驗;
(2)P1口轉彎燈實驗;
(3)P3.3口輸入,P1口輸出實驗;
(4)工業順序控制實驗;
(5)8255 A、B、C口輸出方波實驗;
(6)8255 PA口控制PB口;
(7)8255控制交通燈;
(8)簡單I/O擴展實驗;
(9)8 / 12位A/D轉換實驗;
(10)8 / 12位D/A轉換實驗;
(11)8279鍵盤顯示實驗;
(12)通用打印機實驗;☆
(13)微型打印機打印字符、曲線、漢字實驗;☆
(14)日歷時鐘DS12887控制實驗;☆
(15)I2C儲存卡讀寫實驗;
(16)語音芯片ISD1420控制實驗(錄音);☆
(17)語音芯片ISD1420控制實驗(放音);☆
(18)繼電器控制實驗;
(19)步進電機控制;
(20)8253方波實驗;

(21)小直流電機調速實驗;
(22)16*16 LED點陣顯示實驗;
(23)128*64 LCD液晶顯示實驗;
(24)8250可編程異步通訊接口實驗(自發自收);
(25)8251可編程通訊接口實驗(與PC機);
(26)單片機RS232/485串行發送實驗(雙機通訊);
(27)單片機RS232/485串行接收實驗(雙機通訊);
(28)溫度壓力實驗;
(29)CAN總線通訊接口實驗;☆
(30)以太網TCP/IP協議接口實驗;☆
(31)USB2.0通訊接口實驗!
(32)DS18B20單總線溫度測量實驗
(33)紅外線遙控收發實驗
(34)TLC549串行A/D轉換實驗
(35)TLC5615  10位D/A串行轉換實驗
(36)I²C日歷時鐘實驗
(37)看門狗實驗
(38)PWM實驗
(39)射極跟隨器
(40)EDA擴展卡(isp1032/ep1k30等)  ☆
說明:實驗項目打“☆”號為選配擴展卡實驗
附:C8051F020單片機主要特點:
JD-C8051F嵌入式仿真系統是針對C8051F 單片機(SOC)而開發的。C8051F單片機完全兼容MCS-51指令系統,利用此平臺,不僅可以開展傳統的MCS-51單片機教學,如指令系統、中斷系統、I/0口接口實驗、外圍邏輯和通信實驗,也可以講授片上系統(SOC)的概念、體系結構、設計方法、系統應用,使學生在學會C8051F系列片上系統單片機開發方法的同時,感受到片上系統單片機在設計方法上的革新和解決的高效。
1、模擬外設:
(1)逐次逼近型(SAR)12位 ADC(ADC0)
●可編程轉換速率,最大100ksps
●可多達8 個外部輸入;可編程為單端輸入或差分輸入
●可編程放大器增益:16、8、4、2、1、0.5
●數據相關窗口中斷發生器
●內置溫度傳感器(±3°C)
(2)8 位 ADC(ADC1)
●可編程轉換速率,最大500ksps
●8 個外部輸入
●可編程放大器增益:4、2、1、0.5
(3)兩個12 位DAC
●可以同步輸出,用于產生無抖動波形
(4)兩個模擬比較器
●16個可編程回差電壓值
●可用于產生中斷或復位
(5)電壓基準
●內部基準(2.4V)
●外部部基準輸入
(6)精確的VDD 監視器和欠壓檢測器
●可通過MONEN引腳允許或禁止。
2、片內JTAG 調試和邊界掃描
●片內調試電路提供全速、非侵入式的在系統調試
●支持斷點、單步、觀察點、堆棧監視器;可以觀察/修改存儲器和寄存器
●符合IEEE1149.1 邊界掃描標準
3、高速8051 微控制器內核
●流水線指令結構;70%的指令的執行時間為一個或兩個系統時鐘周期
●速度可達25MIPS(時鐘頻率為25MHz 時)
●22 個矢量中斷源
4、存儲器
●4352 字節內部數據RAM(4K + 256)
●64K 字節FLASH 存儲器;可以在系統編程,扇區大小為512 字節
●外部64K 字節數據存儲器接口(可編程為復用方式或非復用方式)
5、數字外設
●8 個字節寬的端口I/O(C8051F020)所有口線均耐5V 電壓
●可同時使用的硬件SMBus(I2CTM 兼容)、SPITM及兩個UART 串口
●可編程的16 位計數器/定時器陣列,有5個捕捉/比較模塊
●5 個通用16 位計數器/定時器
●專用的看門狗(WDT)定時器;
6、時鐘源
●內部可編程振蕩器:2-16MHz
●外部振蕩器:晶體、RC、C、或外部時鐘
●實時時鐘(RTC)方式(用定時器3 或PCA);
7、供電電壓(2.7V - 3.6V)
●典型工作電流:10mA @ 20MHz
●多種節電休眠和停機方式
