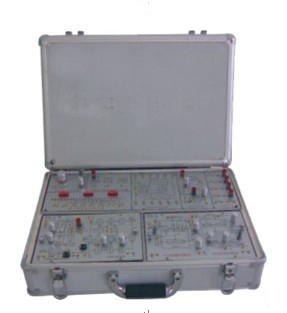

“BZ1032型通信原理實驗系統實驗箱”采用單元模塊與實驗平臺相結合，開辟了通信原理實驗靈活、操作性強，便于組成多個系統實驗的新特點，實驗平臺由時鐘信號，隨機碼和數字基帶信號，函數信號發生器，穩壓源組成。實驗模塊由6個既獨立雙相互構成系統實驗模塊組成，可完成25項實驗內容，完全滿足通信原理實驗課程需要。
一、主要性能指標：
1、輸入：AC 220V±10%
2、輸出：直流電壓±5V/0.5A ±12V/0.5A均采用過流保護聲光報警.
3、模擬信號源：
a、正弦信號：f=20Hz-200KHz Vpp=0～15V
b、方波信號：f=20Hz-200KHz Vpp=0～20V
c、三角波：f=20Hz-200KHz Vpp=0～20V
4、數字信號源
①時鐘信號：4096KHz 2048KHz 1024KHz 512KHz 256KHz 128KHz 64KHz 32KHz 16KHz 8KHz 2KHz 1KHz
②幀同步信號：8KHz窄脈沖
③偽隨機碼：1110010周期性序列
④M序列碼：101011101100011111
5、數字基帶信號源：
|
①雙極性非歸零碼（BNRZ碼）
②單極性歸零碼（RZ碼）
③雙極性歸零碼（BRZ碼）
④傳號交替反轉碼（AMI碼） |
⑤單極性非歸零碼（NRZ碼）
⑥幀同步信號（FS）
⑦雙相碼（BPH碼）
⑧位同步信號（BS） |
數字基帶信號源可根據需要自由編碼.
6、監聽系統：音頻功率放大。
7、話音采集放大（話筒信號、數字音樂信號）
二、實驗內容：
|
1、信號發生器系統實驗
2、PAM調制實驗
3、脈沖振調制（PAM）系統實驗
4、PCM編碼實驗
5、脈沖編碼調制（PCM CODEC）系統實驗
6、增量調制編碼實驗
7、增量調制系統實驗
8、VOC壓振蕩器實驗
9、基本鎖相環實驗
10、瑣相式數字頻率合成器系統實驗
11、2PSK調制實驗
12、2PSK解調實驗 |
13、2DPSK調制實驗
14、2DPSK解調實驗
15、眼圖實驗
16、位同步信號恢復實驗
17、FSK調制實驗
18、FSK解調實驗
19、通信系統綜合實驗
20、數字通信系統信號發生器實驗
21、自適應差分脈沖編碼（ADPCM）系統實驗
22、數字信號基帶壓縮傳輸處理系統實驗
23、數字信號基帶擴展傳輸處理系統實驗
24、接收ADPCM數字信號基帶傳輸處理及數字綜合實驗 |
