上海柏州科教設備有限公司 > 產品地圖 > 改進型模電數電力拖動綜合 >

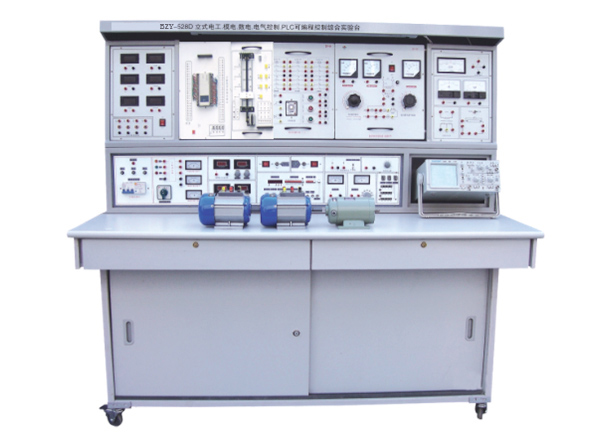

名稱:BZY-528D 立式電工.模電.數電.電氣控制.PLC可編程控制綜合實驗裝置
型號:4916
價格:0

產品介紹

BZY-528D 立式電工•模電•數電•電氣控制•PLC可編程控制綜合實驗裝置


一、本產品的特點:
實驗臺具有較完善的安全保護措施,較齊全的功能。電工、電氣控制、PLC可編程控制實驗器件采用適應性強的模塊式掛箱;在實驗屏上完成實驗,實驗方法靈活,動手能力強,實驗連線接點接觸可靠,符合不同深度,不同廣度的教學要求。數電、模電在九孔通用電路板掛箱上完成,根據實驗復雜程度選取掛箱個數,根據實驗電路在通用電路板上拼插實驗電路,實驗元件制成透明盒體,直觀性好,盒蓋印有永不褪色元件符號,線條清晰美觀。盒體與盒蓋結合采用較科學的壓卡式結構,維修、更換元件拆裝方便。該實驗臺結構合理,學校可隨時按需要增添新的模塊掛箱,靈活、經濟。
二、適用范圍:
適用于高等院校及要求較高的中專、技校、職業學校,可完成電工學、電工原理、電路分析、模擬電子技術、數字電路、電氣控制、PLC可編程控制設備等課程實驗。該設備是現有實驗室設備的更新換代或新建、擴建實驗室的理想產品,它的配備是學校上水平、上等級的重要標志。
三、實驗臺、實驗屏和實驗操作桌結構和功能:
1、實驗臺構成與性能
1.1.電源及參數
1.1.1輸入電源:三相四線電源,輸入時指示燈亮
1.1.2電源輸出:有保險絲和漏電保護開關二級保護功能。
A組:單、三相可調交流電源,提供三相0~380V連續可調的交流電源,同時可得至0~250V單相可調電源(配有一臺1.5KVA的三相自耦調壓器,配有三只指針式交流電壓表,指示調壓器輸出電壓)。
B組:低壓交流電壓3-24V分七檔可調,最大輸出電流1.5A,電流表指示。
C組:低壓直流穩壓電源,電壓5V,電流0.5A,電流表指示。
D組:雙路穩流穩壓電源,二路輸出電壓均為0~30V,由多圈電位器連續調節,輸出最大電流為1.5A,每路電源輸出有0.5級數字電流表、電壓表指示。電壓穩定度<10-2,負載穩定度<10-2,紋波電壓: <5mV。
E組:單相交流市電輸出,供用戶自備設備使用。
1.2函數信號發生器:
1.2.1波形:正弦波、三角波、方波脈沖波、鋸齒波、TTL方波、矩形波。
1.2.2頻率范圍:由0.1Hz到2MHz,分七個頻率檔級。
1.2.3正弦波失真度:10-30Hz<3% 30Hz-100KHz≤1%
1.2.4方波響應:前沿/后沿≤100nS(開路)
1.2.5最大輸出幅度(開路):f<lMHz 幅度≤15vp-p ,1M<2MHz 幅度≤11vp-p
1.2.6直流偏置(開路):±l0V
1.2.7輸出阻抗Z:Z0=50Ω±5Ω
1.2.8占空比:脈沖與鋸齒波上升、下降沿可連續變化,范圍10%~90%。
1.2.9壓控振蕩(VCF):加外加直流電壓0--±5V變化時,對應的頻率變化大于l00:1。
1.2.10輸出衰減:20dB 40dB 60dB
1.3頻率計數器:
1.3.1測頻范圍:lHz~l00MHz。
1.3.2閘門時間:0.01S、0.1S、1S、10S
1.3.3輸入阻抗(AC耦合):電阻分量約500KΩ,并聯電容約100P。
1.4單次脈沖:每次可輸出一對正負脈沖。
1.5音頻功率放大器:輸入音頻 電壓不低于10mV,輸出功率不小于1W,音量可調,內有喇叭,用于放大電路擴音,也可作信號尋跡。
1.6七段譯碼器:3組七段譯碼器及對應譯碼顯示數碼管。
1.7絕緣電阻:>5MΩ
1.8漏電保護:漏電動作電流≤30MA
2、實驗屏:
2.1外測直流電流表:精度0.5級,三位半數字式顯示,測量范圍0~1000uA。
2.2外測直流電流表:精度0.5級,三位半數字式顯示,測量范圍0~10mA。
2.3外測直流電流表:精度0.5級,三位半數字式顯示,測量范圍0~100mA。
2.4外測直流電流表:精度0.5級,三位半數字式顯示,測量范圍0~1000mA。
2.5外測交流電流表:精度0.5級,三位半數字式顯示,測量范圍0~100mA。
2.6外測交流電流表:精度0.5級,三位半數字式顯示,測量范圍0~1000mA。
2.7四路電流插座:與配備的電流插頭配套使用,在實驗中實現一表多測。
2.8指針式功率因數表:外測實驗電路功率因數,2.5級。
2.9指針式±100uA電流表,1.5級,外測。
2.10指針10mA電流表,1.5級,外測。
2.11實驗變壓器:100W,220V/36V+110V,接線端已由面板接線柱引出,實驗方便。
2.12日光燈照明、實驗二用電路:由選擇開關控制日光燈為實驗用或照明用。實驗端口已通過接線柱引出,鎮流器、日光燈、啟動器已裝在實驗屏內。
2.13實驗屏中部:實驗模塊掛箱實驗時安放位置。掛箱調換,安放方便。
3、實驗操作桌:加強型雙面防火板制成,不變形、不褪色,造型美觀大方,左右有抽屜,存放工具,下邊為存放柜,用于存儲元器件。
四、設備構成:
實驗裝置由實驗屏、實驗模塊掛箱、實驗臺、實驗操作桌構成。一臺二座,規格:160×70×172cm。
1、實驗屏:左側為測量電表及電流插座,右測為實驗變壓器,日光燈實驗電路、功率因數表等,中部為實驗時放置掛箱。
2、實驗臺:由電源、信號源、安全保護裝置構成。
3、實驗操作桌:桌面實驗時放置實驗器件,下部為儲存柜儲存實驗器件用。
4、實驗模塊掛箱:
ZSY-01 電流源—電壓源轉換電路、受控源特性實驗電路、直流實驗電路組成。
ZSY-02 由常用分立元件,RC選頻網絡測定單元組成。
ZSY-03 三相負載
ZSY-04 繼電控制一單元
ZSY-05 繼電控制二單元
ZSY-06 繼電控制三單元
ZSY-07 直流電機實驗電源、調速環節模塊、勵磁電流、電樞電流指示表掛箱。
ZSY-08 數電、模電九孔萬能實驗插板一、二單元
ZSY-09  PLC主機及轉換接口、開關:主機為三菱FX1N-40mR,隨機配置仿真教學軟件一套、工控組態軟件一套
PLC模擬演示實驗掛箱十七塊(規格:40cm×24cm×6cm)

1)PLC001  交通信號燈PLC自動控制實驗掛箱
2)PLC002  攪拌器的PLC自動控制實驗掛箱
3) PLC003  LED數碼管顯示PLC自動控制實驗掛箱(實物)
4)PLC004  四層電梯的PLC自動控制實驗掛箱 (實物)
5)PLC005  加工中心刀具庫選擇控制實驗掛箱(實物)
6)PLC006  藝術彩燈造型的PLC控制實驗掛箱
7)PLC007  電機的自動控制實驗掛箱(實物)
8)PLC008  步進電機的PLC控制實驗掛箱(實物)
9)PLC009 模擬電視發射塔實驗掛箱

10)PLC010 自動送料裝車系統實驗掛箱
11)PLC011 自動售貨機實驗掛箱
12)PLC012 自動成型系統實驗掛箱
13)PLC013 水塔自動供水系統實驗掛箱
14)PLC014 郵件自動分揀系統實驗掛箱
15)PLC015 自動洗衣機系統實驗掛箱
16)PLC016 電鍍系統實驗掛箱
17)基礎實驗掛箱

五、器材配備(1臺2座):
2臺180W三相電動機,1臺100W直流電動機,1只MF47萬用表,1只數字萬用表,2套電烙鐵及烙鐵架,40根疊插式實驗連接線,1套數電、模電實驗所需電阻、電位器、電感、電容、變壓器、傳感器、集成座等元件單元盒(元件已裝在單元盒內),1套工具,2張學生凳。
六、實驗內容:
(一)電工部分 能完成“ZSY-528電工實驗裝置全部實驗內容(見331頁);
(二)數電、模電部分:能完成“WBK-530數電、模電實驗室成套設備”的實驗內容(見339頁);
(三)電氣控制部分:能完成“XDT-18B電力拖動實驗室成套設備”實驗內容(見370頁)。
(四)PLC可編程控制部分:

1.與、或、非邏輯功能實驗
2.定時器、計數器功能實驗
3.跳轉、分支功能實驗
4.移位寄存器實驗
5.數據處理功能實驗
6.微分、位操作實驗
7.交通信號燈PLC自動控制實驗
8.攪拌器的PLC自動控制實驗
9.LED數碼官顯示PLC自動控制實驗(實物)
10.四層電梯的PLC自動控制實驗(實物)
11.加工中心刀具庫選擇控制實驗(實物)

12.藝術彩燈造型的PLC控制實驗
13.電機的自動控制實驗 (實物)
14.步進電機的PLC控制(實物)
15.模擬電視發射塔實驗實驗
16.自動送料裝車系統控制實驗
17.自動售貨機實驗
18.自動成型實驗
20.郵件自動分揀實驗
19.水塔自動供水控制系統實驗
21.自動洗衣機控制系統模擬實驗
22.電鍍過程控制實驗

(五)PLC綜合實驗部分

1.PLC控制三相電動機動機啟動停止
2.PLC控制三相異步電動機正轉、反轉
3.PLC控制三異步電動機順序啟動

4.PLC控制三相異步電動機往返運動
5.PLC控制三相異步電動機Y/△啟動
