上海柏州科教設備有限公司 > 產品地圖 > 改進型模電數電力拖動綜合 >

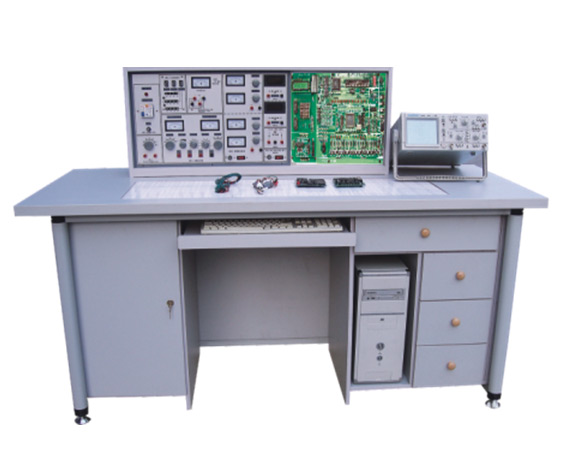

名稱:BZK-528I 模電.數電.EDA實驗開發系統成套設備
型號:4906
價格:0

產品介紹

BZK-528I 模電、數電、EDA實驗開發系統成套設備

本實驗設備可完成數字電子技術、模擬電子技術和EDA實驗,適合大、中專院校電子課程的實驗和畢業設計。
一、技術性能:
1、輸入電壓:交流220V±10%  50Hz
2、溫度:-10℃~40℃,相對濕度<85%(25℃)
3、裝置容量:<1KVA
4、外形尺寸:1600mm×700mm×1200mm
三、功能與結構:
(一)實驗臺部分:
1、電源
1.1電源輸入:工作電壓220V±5%(50Hz),輸入時指示燈亮。
1.2電源輸出:有保險絲和漏電保護開關二級保護功能。
A組:低壓交流電壓3-24V分七檔可調,輸出電流1.5A。
B組: 二組互相獨立的0-30V直流穩壓電源,內置式繼電器自動換檔,多圈電位器連續調壓,輸出電流2A,具有預設式限流保護功能。
C組:低壓直流穩壓電源,電壓+5V,+14V。
D組:單相市電輸出,供用戶自備儀器使用。
2、函數發生器
2.1 波形:輸出正弦波、三角波、方波。
2.2 頻率范圍:5Hz-550KHz,有頻率表指示。
3、七段譯碼器及對應譯碼顯示數碼管。
4、EDA系統硬件結構及配置:
4.1 含有以AT89051為核心的單片機(MPU)最小系統(包括4×4小鍵盤,RAM62256,液晶顯示接口);
4.2 構成以PLDIMPU雙系統為主要特點的復合型綜合電子實驗平臺,特別適應開設綜合電子設計課程;
4.3 能完成多個歷年全國大學生電子設計競賽試題;
4.4 有16個外I/O接口,適用于擴展實驗。
5、單次脈沖:每撥一次鈕子開關輸出一對正負脈沖。
6、外測交直流二用電流表:精度0.5級,三位半數字式顯示,測量范圍:0-999mA。
7、外測交直流二用電壓表:精度0.5級,三位半數字顯示,測量范圍:0-99V。
(二)學生實驗桌:
一桌二座,桌面中央設置九孔通用電路插板,元件盒在其上接插成數字、模擬實驗電路完成實驗。元件盒盒體透明,內裝元件一目了然,盒蓋印有永不褪色元件符號,盒蓋與盒體采用科學的壓卡式結構,維修拆裝方便。實驗桌左右各有一個柜,柜中存放元器件,中部抽屜存放工具、萬用表、導線等。桌面尺寸:160×70cm。
三、器材配備(以24座為例,詳見發貨清單)
12臺實驗臺、12張學生實驗操作桌、l臺主控演示臺、13只MF47萬用表、13只數字萬用表890B+、39只指針式1.5級直流電流表,25套電烙鐵及烙鐵架,13套實驗所需的電阻、電位器、電感線圈、變壓器、二極管、三極管、場效應管、集成、可控硅、邏輯電平開關、邏輯電平指示等元件盒。13套聲傳感器、直流電機、步進電機等。13套剝線鉗、螺絲刀、尖嘴鉗等工具。
四、用戶自備器材: 雙蹤示波器(型號不限)、毫伏表、滑線變阻器。
五、實驗項目:
(一)模電、數電部分:能完成“WBK-530模電、數電實驗室成套設備”的實驗項目(見339頁)。
(二)EDA實驗項目(49個實驗)
(1)基本實驗:

1、七人表決器
2、格管碼變換器
3、四位加法器
4、BCD碼加法器
5、四位并行乘法器
6、四位并行乘法器
7、觸發器
8、用ABEL語言設計74LS160功能模塊計數器
9、多模加減計數器

10、可控脈沖發生器
11、簡易數碼鎖
12、英語字母顯示電路
13、八位乘法器
14、序列檢測器
15、可變模16位加法計數器
16、正負脈寬數控調制發生器
17、秒表
18、鍵盤掃描實驗

(2)數字系統設計:

1、數字鐘
2、頻率計
3、交通燈
4、乒乓球游戲機
5、數字鎖

6、自動電梯
7、出租車計費器
8、搶答器
9、彩燈控制器;

(3)綜合電子設計:

1、彩條信號發生器(VGA)
2、RS232通信
3、點陣顯示
4、樂曲演奏電路

5、FSK發生器(D/A)
6、數字電壓表(A/D);
7、DDS實驗

(4)綜合電子實驗(PLD+單片機綜合系統)
1、多功能頻率計           2、DDS信號源
(5)擴展實驗
1、用液晶顯示多功能頻率計  2、點陣漢字顯示     3、可編程模塊器件(PAC)實驗



模電、數電、EDA實驗開發系統實驗室元器件配置清單(每臺)


元 件 名 稱

型   號

數   量

備   注

電   阻

1

2W

電   阻

5.1Ω

2

2W

電   阻

1

2W

電   阻

10Ω

1

2W

電   阻

16Ω

1

2W

電   阻

20Ω

1

1W

電   阻

30Ω

1

1W

電   阻

51Ω

2

1W

電   阻

75Ω

1

1W

電   阻

100Ω

2

1/8W

電   阻

120Ω

1

1/8W

電   阻

150Ω

1

1/8W

電   阻

200Ω

1

1/8W

電   阻

240Ω

1

1/8W

電   阻

300Ω

2

1/8W

電   阻

330Ω

1

1/8W

電   阻

470Ω

1

1/8W

電   阻

510Ω

2

1/8W

電   阻

620Ω

1

1/8W

電   阻

650Ω

1

1/8W

電   阻

1K

2

1/8W

電   阻

1.5K

1

1/8W

電   阻

2K

2

1/8W

電   阻

2.4K

2

1/8W

電   阻

2.7K

1

1/8W

電   阻

3K

2

1/8W

電   阻

3.3K

1

1/8W

電   阻

3.9K

1

1/8W

電   阻

4.3K

1

1/8W

電   阻

4.7K

2

1/8W

電   阻

5.1K

3

1/8W

電   阻

6.8K

2

1/8W

電   阻

7.5K

1

1/8W

電   阻

9.1K

1

1/8W

電   阻

10K

5

1/8W

電   阻

13K

2

1/8W

電   阻

15K

1

1/8W

電   阻

20K

2

1/8W

電   阻

30K

1

1/8W

電   阻

36K

1

/8W

電   阻

39K

1

1/8W

電   阻

47K

1

1/8W

電   阻

51K

1

1/8W

電   阻

68K

1

1/8W

電   阻

100K

2

1/8W

電   阻

150K

1

1/8W

電   阻

200K

2

1/8W

電   阻

300K

1

1/8W

電   阻

470K

1

1/8W

電   阻

510K

1

1/8W

電   阻

1M

1

1/8W

電   位  器

470Ω

1

1/2W

電   位  器

1K

2

1/2W

電   位  器

4.7K

1

1/2W

電   位  器

10K

1

1/2W

電   位  器

47K

1

1/2W

電   位  器

100K

1

1/2W

電   位  器

470K

2

1/2W

電   位  器

1M

1

1/2W

電 解 電 容

0.1UF

1

16V

電 解 電 容

4.7UF

1

16V

電 解 電 容

10UF

3

16V

電 解 電 容

33UF

1

16V

電 解 電 容

47UF

2

25V

電 解 電 容

100UF

3

35V

電 解 電 容

220UF

1

35V

電 解 電 容

470UF

1

35V

瓷 片 電 容

300P

1

63V

瓷 片 電 容

1000P

2

63V

瓷 片 電 容

4700P

1

63V

瓷 片 電 容

0.01UF

3

63V

瓷 片 電 容

0.1UF

2

63V

瓷 片 電 容

0.47UF

1

63V

瓷 片 電 容

1UF

1

250V

瓷 片 電 容

2UF

1

250V

音頻輸入變壓器



1



音頻輸出變壓器



1



變 壓 器

220/6V.6V.24V

1

8W

電   感

1



電   感

390UH

1



二 極 管

4007

4



二 極 管

2AP9

1



發 光 二 極 管



2



穩 壓 二 極 管

2CW54

2



穩 壓 二 極 管

2CW76

1



光 敏 二 極 管



1



晶   振

10M

1



場 效 應 管

3DJ6

1



單 結 管

BT33

1



晶 閘 管

KP1

1



三 極 管

3DG6

2



三 極 管

3DG12

2



三 極 管

3AX31

1



三 極 管

3DA1

1



三 端 穩 壓

7805

1



指示燈(信號燈)



1

12V

開   關



2



喇   叭

8Ω/0.2W

1



繼 電 器

6V

1



直流電表

±100UA

1



直流表

1000UA

1



直流電 表

10MA

1



電平開關和邏輯電平指示



2

16位

集 成 座

14腳

4



集 成 座

16腳

2



集 成 座

20腳

1



集 成 座

28腳

1



集 成 運 放

UA741

2



定 時 器

NE555

1



功率放大器

LA4101

1



數模轉換器

DAC0832

1



模數轉換器

ADC0809

1



TTL與非門

74LS00

1



TTL集電極開路與非門

74LS03

1



TTL非 門

74LS04

1



TTL與 門

74LS08

1



TTL三輸入與門

74LS11

2



TTL四輸入與非門

74LS20

1



TTL或 門

74LS32

1



TTL觸發器

74LS74

2



TTL異或門

74LS86

1



JK觸發器

74LS112

1



緩 沖 器

74LS125

1



譯 碼 器

74LS138

2



數據選擇器

74LS153

1



計 數 器

74LS160

2



計 數 器

74LS161

1



D觸發器

74LS175

1



加減計數器

74LS192

2



移位寄存器

74LS194

1



計 數 器

74LS196

3



CMOS與非門

CD4011

1



EDA實驗開發系統



1



工          具

萬 用 表

MF47

1



數字萬用表

DT890B+

1



尖 嘴 鉗



1



電 烙 鐵



2



烙 鐵 架



2



螺 絲 刀



3



剝 線 鉗



1



連 接 線



若    干



其          他

實驗臺



1臺



實驗桌



1張



凳子



2張



防腐皮



1塊
