一、產品特點
實驗臺具有較完善的安全保護措施，較齊全的功能。在前幾代的產品基礎上各方面做了較大的改進。實驗項目更加豐富、覆蓋面廣、實驗內容選擇余地大，實驗深度有較大提高，使實驗更加深入完整。實驗臺裝配了智能化數字交直流電表，測量精度高、測量范圍寬、使用方便。電工強電部分實驗均采用隱蔽式電學插座，接觸可靠、安全；繼電接觸器、按鈕、時間繼電器等做成獨立箱式，元器件接點均已引至電學專用插座上，實驗方便、快捷。弱電部分在九孔通用實驗底板上完成，實驗機動、靈活、動手動腦能力強。元件盒盒體透明，直觀性好，盒蓋印有永不褪色元件符號，線條清晰美觀。盒體與盒蓋采用較科學的壓卡式結構，維修、更換元件拆裝方便。平臺式設計，實驗元件分立式，院校除能完成指導書上實驗，還可以利用元器件設計符合自身學校要求的實驗內容。實驗臺高度為1.15M，實驗室布局不受設備高度限制。
二、適用范圍
適用高等院校及要求較高的中專、技校、職業學校、科研單位，可完成電工學、電工原理、電路分析、繼電控制等課程實驗、實訓。該設備是現有實驗室設備的更新換代或新建、擴建實驗室的理想產品。
三、實驗臺構成與性能
1、電源及參數
1.1輸入電源：三相四線電源，輸入時指示燈亮。
1.2電源輸出：有嵌入式保險盒和三相漏電開關二級保護功能。
A組：單、三相可調交流電源，提供0－380V連續可調的交流電源，同時可得到0—240V單相可調電源（配有一臺1.5KVA的三相自耦調壓器，配有三只液晶交流電壓表，指示調壓輸出電壓）。
B組：低壓交流3、6、9、12、15、18、24V電源，最大輸出電流1.5A。
C組：低壓直流穩壓電源，電壓5V，電流0.5A。
D組：雙路恒流穩壓電源，二路輸出電壓均為0—30V，內置式繼電器自動換檔。多圈電位器連續調節，使用方便。輸出最大電流為1.5A，具有預設式限流保護功能，每組輸出有0.5級數字電流表、電壓表指示，電壓穩定度＜10-2，負載穩定度＜10-2，紋波電壓＜5mv。
E組：單相交流市電輸出，由萬能插板供用戶自備設備使用。
2、函數信號發生器
2.1輸出波形：正弦波，三角波，方波。
2.2頻率范圍：5HZ－550KHZ，分五個頻段。
2.3頻率指示：由HZ表直接讀出
2.4電壓輸出范圍：正弦波5HZ－250KHZ>4.5V,250KHZ-550KHZ>3.5V,三級衰減：0db,20db,40db,具有連續可調，有表指示。矩形波：5HZ－250KHZ＞4.5V，250KHZ－550KHZ＞3.5V幅度連續可調；三角波：5HZ－550KHZ＞1V
2.5內置式電度表：臺內裝有一臺單相電度表，接線端孔引到面板，具有工作可視框。
2.6內置式日光燈組件：臺內己安裝一套日光燈組件，實驗方便、安全。
2.7智能型直流數字電流表：精度0.5級，采用ICL公司高性能AD轉換器配以高速MPU單元設計而成通過鍵控、數顯窗口實現人機對話功能控制模式。具有自動與手動量程，20mA、200mA、2000mA三檔，測量范圍：0-2000mA。具有數據存儲與查詢、超量程報警、指示功能。
2.8智能型真有效值交流電流表：精度0.5級，測量范圍0～5A，采用美國模擬器件公司生產的新型高性能RMS真有效值轉換器，配以高速MPU單元設計而成。具有量程自動判斷、真有效值自動切換、告警、復位功能。使用方便，精度高，安全可靠。
2.9智能型功率表、功率因數表：由24位專用DSP、16位高精度AD轉換器和高速MPU單元設計而成，通過鍵控、數顯窗口實現人機對話功能控制模式。軟件上采用RTOS設計思路，同時配有PC監控軟件來加強分析能力。能測量電路的功率、功率因數。功率測量精度為1.0級，功率因數測量范圍0.3-1.0，電壓電流量程為450V和5A，能自動判別負載性質（感性顯示“L”，容性顯示“C”，純電阻不顯示），并可存儲測量數據，供隨時查閱。
四、實驗操作桌
由雙面飾面板制成，不變形，不褪色。尺寸：160×70×80cm，鋁合金框架，造型美觀大方，中間設有抽屜，存放工具，左右二只儲存柜，用于儲存元器件。

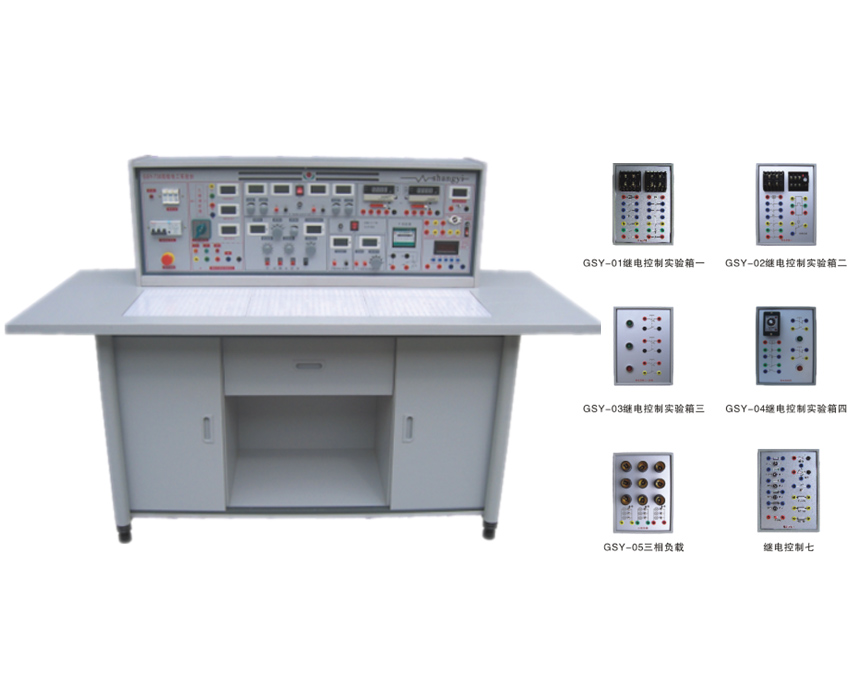

五、整套設備構成與配備（以二十四座為例）
1、實驗操作桌12張，一桌二座，操作桌桌面中央設置通用電路插板（尺寸：35×90cm），低壓電路實驗在其上任意拼插元件盒成實驗電路。元件盒盒體透明直觀，內裝元件一目了然，盒蓋印有永不褪色元件符號，線條清晰美觀，盒蓋與盒體采用壓卡式結構、維修拆裝方便。繼電控制實驗由實驗箱與專用隱蔽式控制線來完成，根據高壓實驗與低壓控制不同特點配置不同導線、不同實驗方法，實驗安全系數大大提高。每張操作桌配有一粒膠皮板，保護通用電路插板和桌面（如需要在桌上放置電動機、焊接等）實驗操作桌下部有二只元件儲存柜，放置實驗元器件及儲存板。
2、示教控制臺：由示教實驗操作桌、實驗臺、演示控制屏組成，能分別控制12臺學生實驗臺的電源。演示屏立在實驗臺上，尺寸為160×70cm，用于講解、演示。
3、實驗臺，共12臺，每張學生實驗操作桌上配置1臺。
4、器材配備：
GSY-01繼電控制實驗箱一 GSY-02繼電控制實驗箱二
GSY-03繼電控制實驗箱三 GSY-04繼電控制實驗箱四
GSY-05三相負載
13臺0.18KW三相電動機，39只電流測試插座，26只1.5級直流電表，13只MF-7萬用表，25套電烙鐵及烙鐵架，13套剝線鉗、尖嘴鉗、螺絲刀等工具，13套低壓實驗所需的電阻、電位器、電感、電容、變壓器、條形磁鐵、集成座等元件單元盒（元件已裝在透明單元盒內），25張學生凳，雙門立柜1個。
5、用戶自備器材：滑動變阻器、毫伏表。
六、實驗項目
1．電工測量儀表的使用及減少內阻測量誤差的方法
2．常用元件的識別與檢測
3．線性元件與非線性元件的伏安特性
4．未知電阻元件伏安特性測繪
5．電源的外特性
6．電位值、電壓值的測量及電路電位圖的繪制
7．電流表和電壓表的擴程
8．歐姆表的設計
9．基爾霍夫定律的驗證
10．驗證楞次定律
11．迭加原理與互易定理的驗證
12．戴維南定理與諾頓定理的驗證
13．電壓源與電流源的等效變換
14．受控源特性的研究
15．示波器和信號發生器的使用及典型電信號
的觀察與測量
16．一階電路實驗
17．二階電路過度過程
18．研究LC元件在直流和交流電路中的特性
19．負載獲得最大功率的條件 |
20．三表法測定交流電路參數
（用三表法測量交流電路等效參數）
21．正弦交流電路中RLC元件的頻率特性
22．RL及RC串聯電路實驗
23．RLC串聯諧振電路
24．日光燈電路的連接及功率因數的改善
25．三相負載的星、三角接法
26．三相電路功率的測量
27．RC網絡頻率特性和選頻特性的研究
28．二端口網絡的研究
29．單相鐵芯變壓器特性的測試
30．互感線圈電路的研究
31．單相電度表的校驗
32．負阻抗變換器實驗
33．回轉器特性測試
34．三相異步電動機的使用和起動
35．三相異步電動機繼電接觸控制基本電路
36．按鈕、接觸器復合聯鎖的控制電路
37．三相異步電動機時間繼電器控制Y-△起動控制實驗
……自由設計實驗項目
|
實驗臺元件配置清單（每臺）
|
元 件 名 稱
|
型 號
|
數 量
|
備 注
|
|
電 阻
|
0.5Ω
|
1
|
2W
|
|
電 阻
|
1Ω
|
1
|
2W
|
|
電 阻
|
2Ω
|
1
|
2W
|
|
電 阻
|
12Ω
|
2
|
2W
|
|
電 阻
|
100Ω
|
3
|
2W
|
|
電 阻
|
160Ω
|
1
|
2W
|
|
電 阻
|
200Ω
|
2
|
1W
|
|
電 阻
|
300Ω
|
1
|
1W
|
|
電 阻
|
330Ω
|
1
|
1/8W
|
|
電 阻
|
400Ω
|
1
|
1/8W
|
|
電 阻
|
510Ω
|
3
|
1/8W
|
|
電 阻
|
620Ω
|
1
|
1/8W
|
|
電 阻
|
680Ω
|
2
|
1/8W
|
|
電 阻
|
800Ω
|
1
|
1/8W
|
|
電 阻
|
820Ω
|
1
|
1/8W
|
|
電 阻
|
1K
|
2
|
1/8W
|
|
電 阻
|
1.2K
|
1
|
1/8W
|
|
電 阻
|
1.3K
|
1
|
1/8W
|
|
電 阻
|
2K
|
2
|
1/8W
|
|
電 阻
|
5.1K
|
1
|
8W
|
|
電 阻
|
10K
|
1
|
1/8W
|
|
電 阻
|
10K
|
1
|
8W
|
|
電 位 器
|
470Ω
|
1
|
1/2W
|
|
電 位 器
|
1K
|
2
|
1/2W
|
|
電 位 器
|
4.7K
|
1
|
1/2W
|
|
電 位 器
|
10K
|
1
|
3W
|
|
電 位 器
|
100K
|
1
|
1/2W
|
|
瓷片電容
|
5300P
|
1
|
63V
|
|
瓷片電容
|
0.1uF
|
1
|
250V
|
|
瓷片電容
|
0.22uF
|
2
|
250V
|
|
瓷片電容
|
0.47uF
|
1
|
250V
|
|
瓷片電容
|
1uF
|
1
|
250V
|
|
瓷片電容
|
2uF
|
3
|
250V
|
|
電 感
|
10mH
|
1
|
|
|
電 感
|
100mH
|
1
|
|
|
指示燈
|
6.3V/100mA
|
1
|
|
|
二 極 管
|
4007
|
1
|
|
|
穩 壓 二 極 管
|
2CW54
|
1
|
|
|
開 關
|
|
5只
|
|
|
電流插座
|
|
6只
|
|
|
互感線圈
|
|
1套
|
|
|
鐵棒
|
|
1根
|
|
|
磁鐵
|
|
1條
|
|
|
三 極 管
|
3DG12
|
1只
|
|
|
整 流 橋
|
5A
|
1只
|
|
|
變壓器
|
220V/110V+36V
|
1只
|
100VA
|
|
直流電表
|
1000uA
|
1只
|
|
|
直流電表
|
25mA
|
1只
|
|
|
直流電表
|
±100uA
|
1只
|
|
|
繼電控制實驗箱一
|
GSY01
|
1
|
|
|
繼電控制實驗箱二
|
GSY02
|
1
|
|
|
繼電控制實驗箱三
|
GSY03
|
1
|
|
|
繼電控制實驗箱四
|
GSY04
|
1
|
|
|
集成座
|
14腳
|
1只
|
|
|
運放
|
741
|
1只
|
|
|
458
|
1只
|
|
|
三相負載
|
GSY05
|
1
|
|
|
三相電動機
|
180W
|
1只
|
|
|
工 具
|
|
萬 用 表
|
MF47
|
1只
|
|
|
數字萬用表
|
DT890B+
|
1只
|
|
|
電 烙 鐵
|
|
2只
|
|
|
烙 鐵 架
|
|
2只
|
|
|
剝 線 鉗
|
|
1把
|
|
|
尖 嘴 鉗
|
|
1把
|
|
|
螺 絲 刀
|
|
3把
|
|
|
其 他
|
|
實驗臺
|
|
1臺
|
|
|
實驗桌
|
|
1張
|
|
|
學生凳
|
|
2張
|
|
|
膠 布
|
|
1塊
|
|
